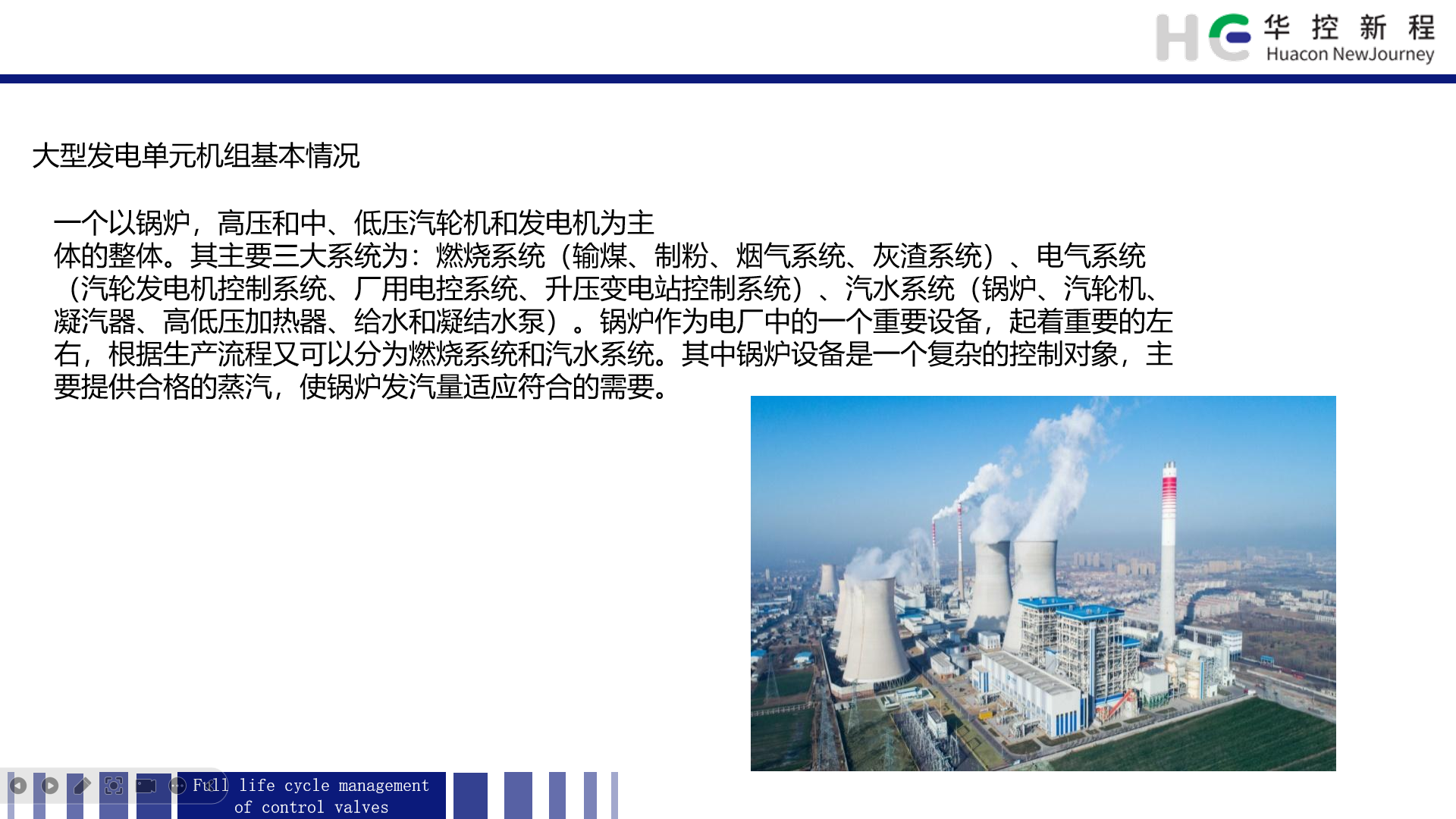

大型发电单元机组基本情况

一个以锅炉，高压和中、低压汽轮机和发电机为主体的整体。其主要三大系统为：燃烧系统（输煤、制粉、烟气系统、灰渣系统）、电气系统（汽轮发电机控制系统、厂用电控系统、升压变电站控制系统）、汽水系统（锅炉、汽轮机、凝汽器、高低压加热器、给水和凝结水泵）。锅炉作为电厂中的一个重要设备，起着重要的左右，根据生产流程又可以分为燃烧系统和汽水系统。其中锅炉设备是一个复杂的控制对象，主要提供合格的蒸汽，使锅炉发汽量适应符合的需要。

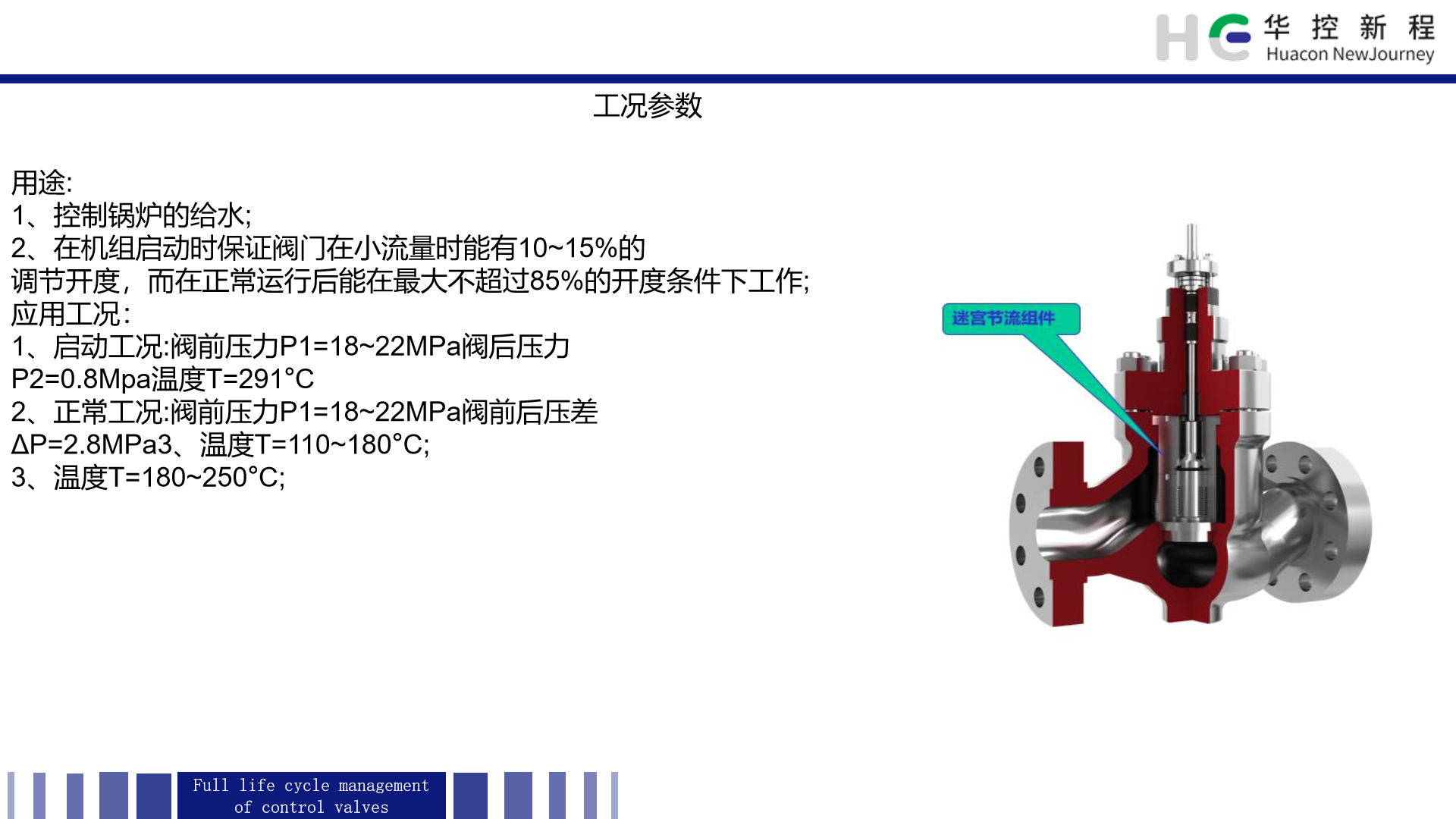

工况参数

用途:
1、控制锅炉的给水;
2、在机组启动时保证阀门在小流量时能有10~15%的调节开度，而在正常运行后能在最大不超过85%的开度条件下工作;

应用工况：
1、启动工况:阀前压力P1=18~22MPa阀后压力P2=0.8Mpa温度T=291°C
2、正常工况:阀前压力P1=18~22MPa阀前后压差ΔP=2.8MPa温度T=110~180°C
3、温度T=180~250°C;

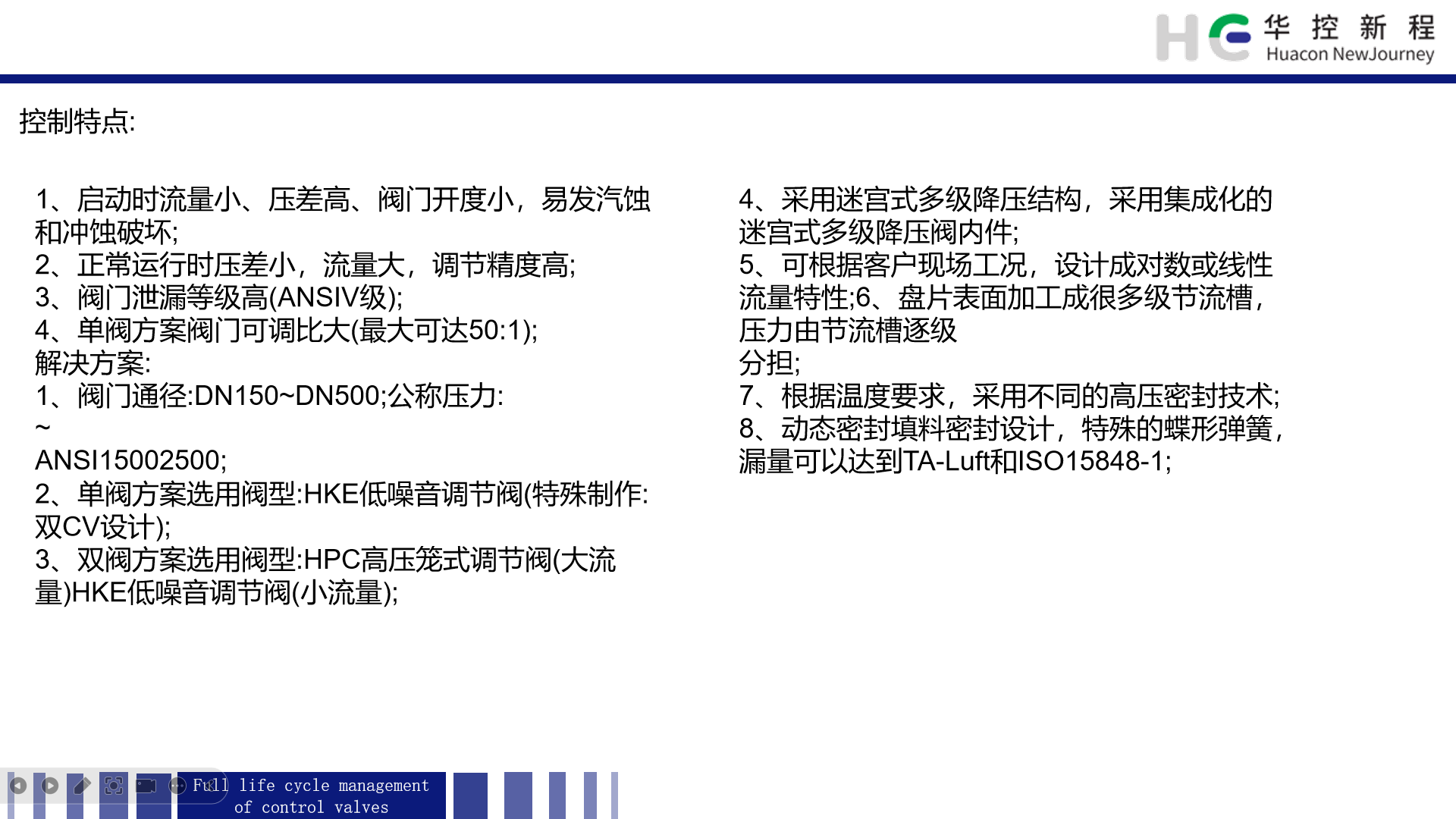

控制特点

1、启动时流量小、压差高、阀门开度小，易发汽蚀和冲蚀破坏;
2、正常运行时压差小，流量大，调节精度高;
3、阀门泄漏等级高(ANSIV级);
4、单阀方案阀门可调比大(最大可达50:1);

解决方案

1、阀门通径:DN150~DN500;公称压力:~ANSI15002500;
2、单阀方案选用阀型:HKE低噪音调节阀(特殊制作:双CV设计);
3、双阀方案选用阀型:HPC高压笼式调节阀(大流量)HKE低噪音调节阀(小流量);

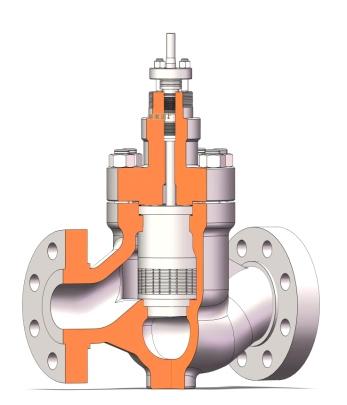

4、采用迷宫式多级降压结构，采用集成化的迷宫式多级降压阀内件;
5、可根据客户现场工况，设计成对数或线性流量特性;
6、盘片表面加工成很多级节流槽，压力由节流槽逐级分担;
7、根据温度要求，采用不同的高压密封技术;
8、动态密封填料密封设计，特殊的蝶形弹簧，漏量可以达到TA-Luft和ISO15848-1;
