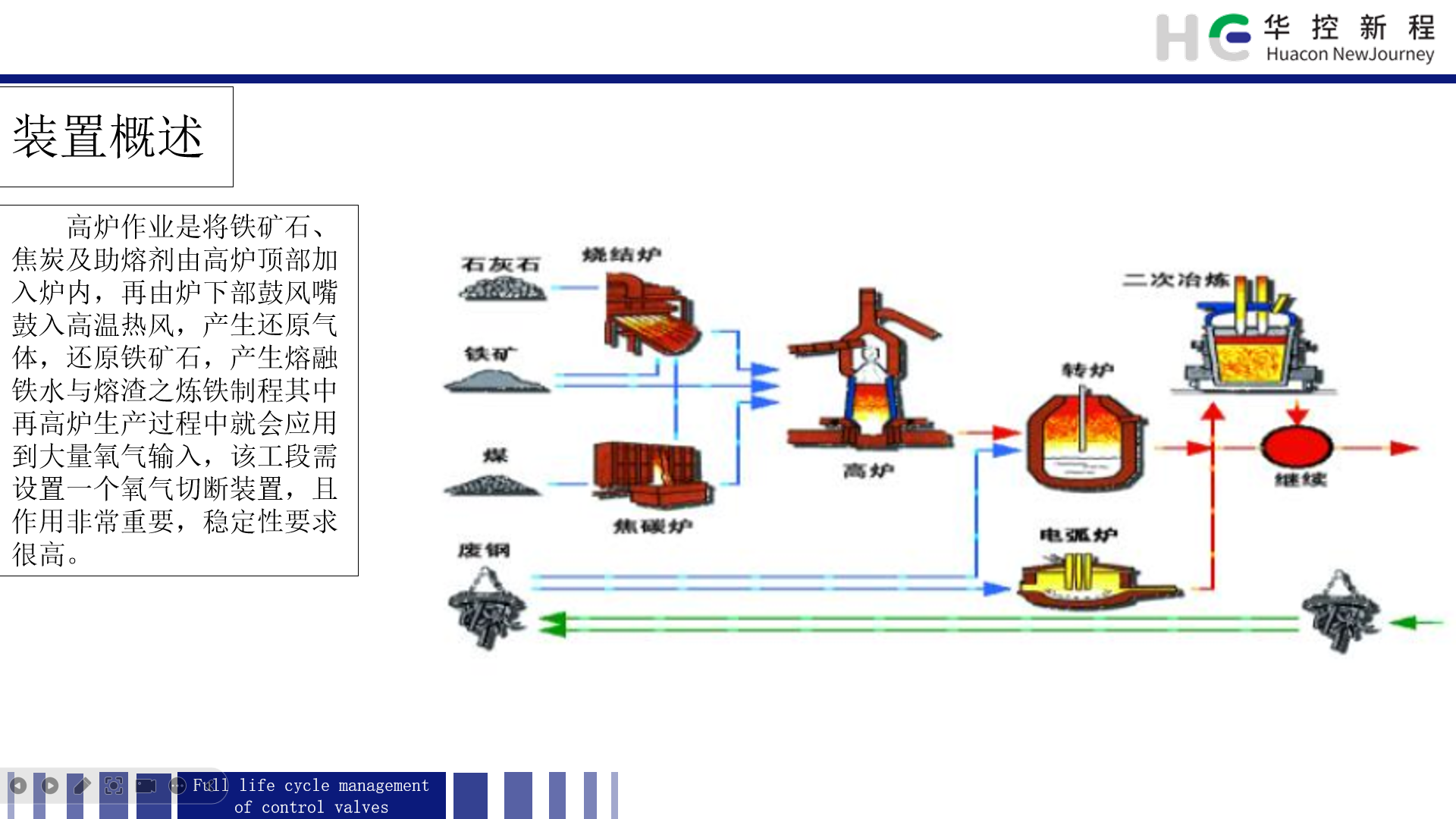

装置概述

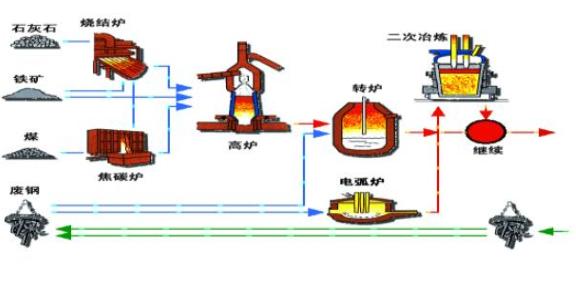

高炉作业是将铁矿石、焦炭及助熔剂由高炉顶部加入炉内，再由炉下部鼓风嘴鼓入高温热风，产生还原气体，还原铁矿石，产生熔融铁水与熔渣之炼铁制程其中再高炉生产过程中就会应用到大量氧气输入，该工段需设置一个氧气切断装置，且作用非常重要，稳定性要求很高。

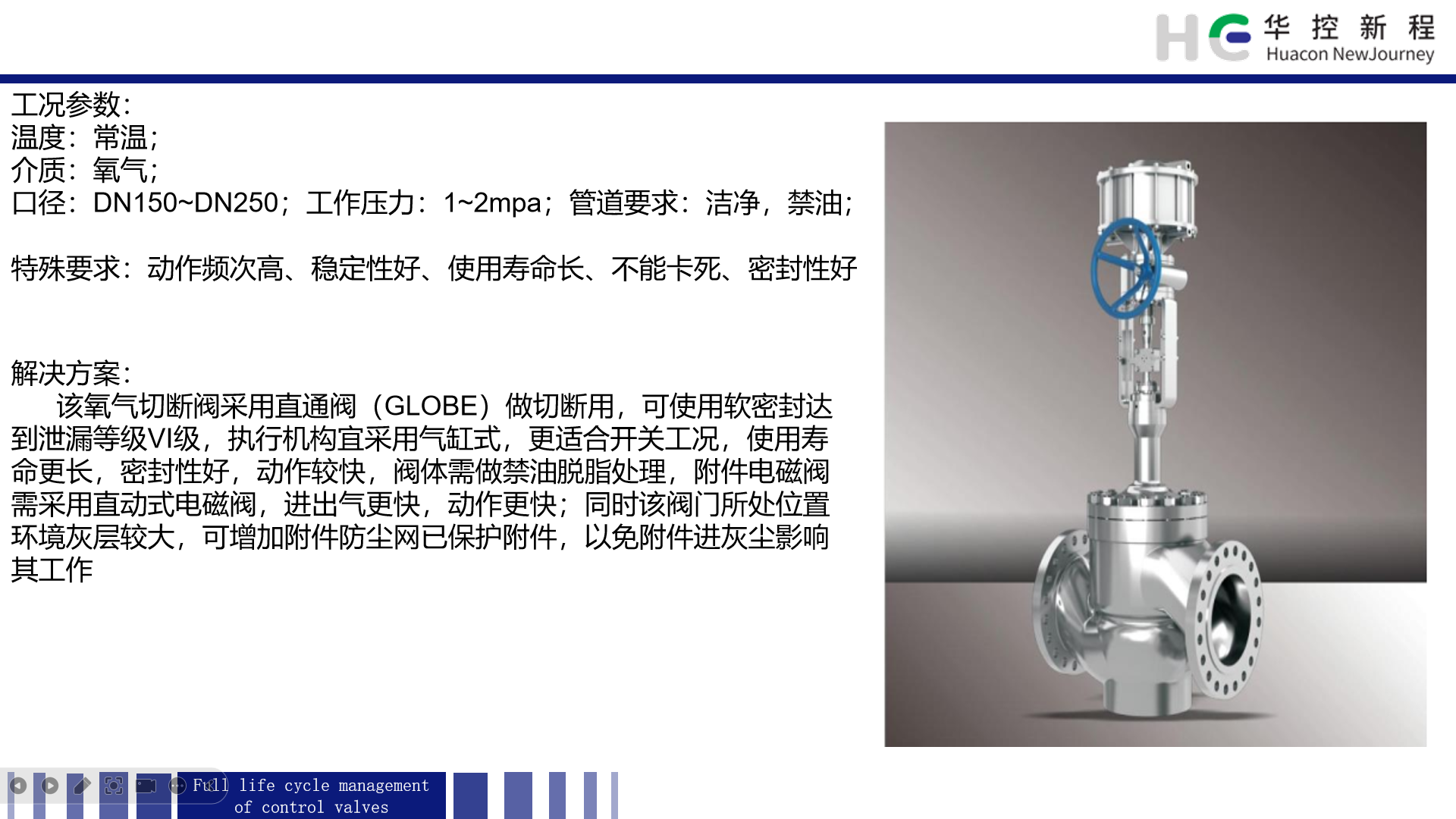

工况参数

1. 温度：常温；
2. 介质：氧气；
3. 口径：DN150~DN250；
4. 工作压力：1~2mpa；
5. 管道要求：洁净，禁油；
6. 特殊要求：动作频次高、稳定性好、使用寿命长、不能卡死、密封性好

解决方案

该氧气切断阀采用直通阀（GLOBE）做切断用，可使用软密封达到泄漏等级VI级，执行机构宜采用气缸式，更适合开关工况，使用寿命更长，密封性好，动作较快，阀体需做禁油脱脂处理，附件电磁阀需采用直动式电磁阀，进出气更快，动作更快；同时该阀门所处位置环境灰层较大，可增加附件防尘网已保护附件，以免附件进灰尘影响其工作。
